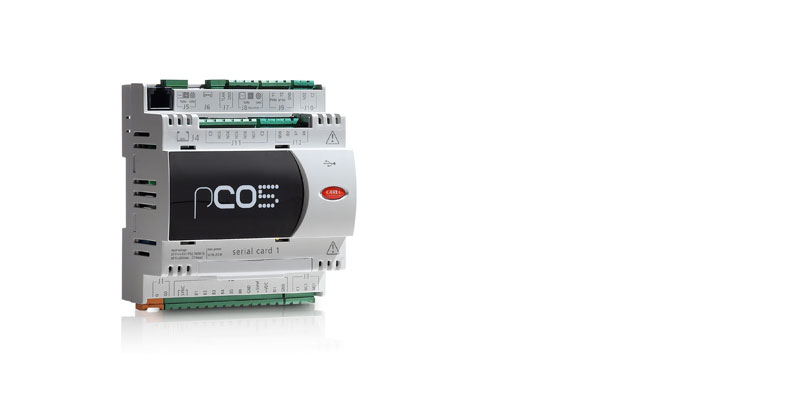

pCO5 compact (I/O board)

PCOX*
pCO5 compact (I/O board)
pCO5 compact (I/O board) pCO5 compact (I/O board)

  • ลักษณะทั่วไป

    The new pCO compact series has been designed to obtain a programmable controller that is compact - just 6 DIN modules - yet at the same time with high capacity in terms of connectivity and integrated functions.
    pCO compact is compatible as regards both the hardware and software with the pCO family; consequently, it's versatile for all types of applications and requirements in the HVAC/R sector.
    There are two versions of pCO compact, which differ in terms of the number and type of inputs / outputs, so as to best adapt to the needs of the application:
    • type A with 7 relay/SSR digital outputs, 2 0/10V-PWM analogue outputs, 8 analogue inputs;
    • type B with 5 relay/SSR digital outputs and 4 0/10V-PWM analogue outputs, 6 analogue inputs;
    As well as the possibility to interface with the most commonly-used BMS communication protocols (BACnet, Modbus, LON, Konnex, …) by adding optional serial cards, pCO compact has a built-in Fieldbus RS485 / tLAN port. It also comes with two USB ports (host and device), used to upload and download the application program and data logs via pendrive or direct connection to a PC.
    The built-in user interface has a white positive LCD, with 132x64 dot resolution, allowing a high degree of customisation, plus a six-button membrane keypad.
  • เพิ่ม

    • Backward Compatibility - pCO5 is Pin to Pin compatible with pCO3. Software is fully binary compatible using pCO3 emulation BIOS.
    • Connectivity - pCO5 features two integrated serial interfaces, two optional expansion cards and two USB ports.
    • USB - Simple service and monitoring using the standard USB ports. USB Host port available to connect standard USB dongle and USB Device port to connect to a PC without external converters.
    • Energy Savings - pCO5 Medium model embeds two EVDEVO Expansion Valve Drivers with optional Uptracap module, for integrated energy saving management.


เอกสาร

Technical

  • Technical Leaflets
    รหัส คำอธิบาย ภาษา วันที่ * Release
    รหัส +050003343

    คำอธิบาย pCO compact: электронный контроллер/ electronic controller

    ภาษา ENG  RUS

    วันที่ 26/10/2020

    Release 1.4

    รหัส +050003342

    คำอธิบาย pCO compact: controle eletrônico/ electronic controller

    ภาษา ENG  POR

    วันที่ 26/10/2020

    Release 1.4

    รหัส +050003341

    คำอธิบาย pCO compact: contrôle électronique/ Elektronische Steuerung

    ภาษา FRE  GER

    วันที่ 26/10/2020

    Release 1.4

    รหัส +050003340

    คำอธิบาย pCO compact: controllo elettronico/ electronic controller

    ภาษา ENG  ITA

    วันที่ 26/10/2020

    Release 1.4

    รหัส +0500041IE

    คำอธิบาย PCOS00UC20: ULTRACAPacitor MODULE per pCO SISTEMA con driver valvola EVDEVO EMBEDDED / ULTRACAPacitor MODULE for pCO sistema with valve driver EMBEDDED EVDEVO

    ภาษา ENG  ITA

    วันที่ 15/12/2010

    Release 1.0

  • 2D/3D drawings
    รหัส คำอธิบาย ภาษา วันที่ * Release
    รหัส 2d-3d pCO5 Compact pGD1 built-in

    คำอธิบาย 2D-3D drawings

    ภาษา ALL

    วันที่ 07/04/2016

    Release R1

  • Manuals
    รหัส คำอธิบาย ภาษา วันที่ * Release
    รหัส +0300009IT

    คำอธิบาย pCO5: controllo programmabile

    ภาษา ITA

    วันที่ 24/04/2014

    Release 1.2

    รหัส +0300009EN

    คำอธิบาย pCO5: programmable controller

    ภาษา ENG

    วันที่ 24/04/2014

    Release 1.2

    รหัส +030221945

    คำอธิบาย Protocollo Modbus® sui controlli pCO/ Modbus® protocol for pCO controllers

    ภาษา ENG  ITA

    วันที่ 18/07/2012

    Release 1.1


Commercial

  • Brochure
    รหัส คำอธิบาย ภาษา วันที่ * Release
    รหัส +3000054EN

    คำอธิบาย Energy saving solutions for data centers

    ภาษา ENG

    วันที่ 11/10/2016

    Release 2.0

    รหัส +3000054ZH

    คำอธิบาย 数据中心节能解决方案

    ภาษา CHI

    วันที่ 11/10/2016

    Release 2.0
